Описание

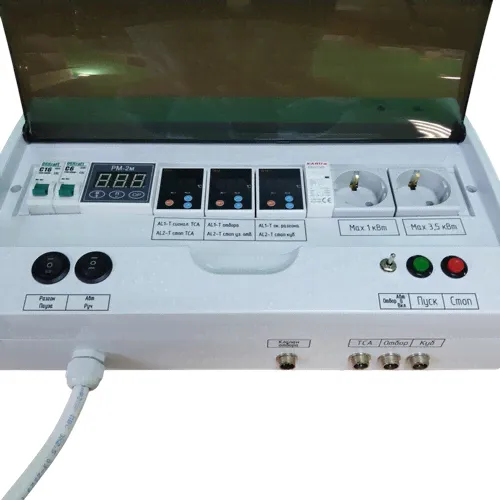

Автоматика для управления ректификационной колонной с возможностью управления автономной системой охлаждения. Имеет следующие функции:Управляет ТЭНом в автоматическом или ручном режиме. В автоматическом режиме ТЭН автоматически переходит из разгона в режим поддержания мощности по температуре в кубе.Управляет системой охлаждения. В качестве системы охлаждения может быть подключен электромагнитный клапан, насос или автономная система охлаждения. Система охлаждения включается в начале процесса и отключается в конце процесса или при аварии.Управляет клапаном отбора по температуре в узле отбора методом старт-стоп.Отключает ТЭН, систему охлаждения и клапан отбора по температуре в кубе и по температуре в узле отбора/царге.Имеет функцию звуковой сигнализации и отключения ТЭНа, системы охлаждения и клапана отбора при превышении температуры в ТСА (трубки связи с атмосферой). Для ТСА предусмотрен датчик температуры.Примененные приборы:регулятор мощности РМ-2м;терморегулятор с двумя выходами TE-10 – 3 шт.Управление ТЭНомУправление ТЭНом производится двумя переключателями слева прибора «Авт-0-Руч» и «Разгон-Пауза».В ручном режиме (переключатель в положении «Руч») управление происходит переключателем «Разгон-Пауза». В положении «Разгон» включается 100 % мощность ТЭНа. В положении «Пауза» ТЭН выключается. В среднем положении переключателя ТЭН включается на мощности, которая установлена на приборе РМ-2м.В автоматическом режиме (переключатель в положении «Авт») автоматика запускается в работу кнопкой «Пуск». После пуска ТЭН включается сразу на 100 % и переходит в режим мощности установленной на РМ-2м по достижении температуры в кубе, которая установлена в канале AL1 правого терморегулятора TE-10.По достижении температуры в кубе значения установленного в канале AL2 правого терморегулятора TE-10, а также по достижении температуры в узле отбора значения установленного в канале AL2 среднего терморегулятора ТЕ10, происходит завершение процесса ректификации, ТЭН отключатся. Обратите внима
